Convoyeur au sol système léger

Le convoyeur au sol de type VLD a été développé par CALDAN pour manipuler des charges plus petites telles que les téléphones mobiles, qui nécessitent une production efficace en gros volume.

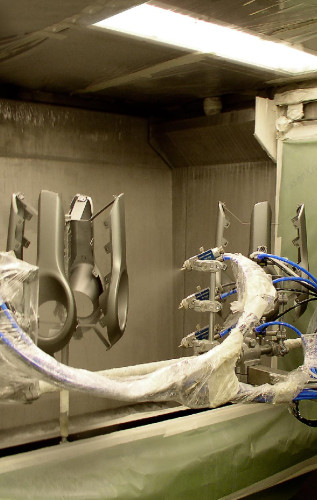

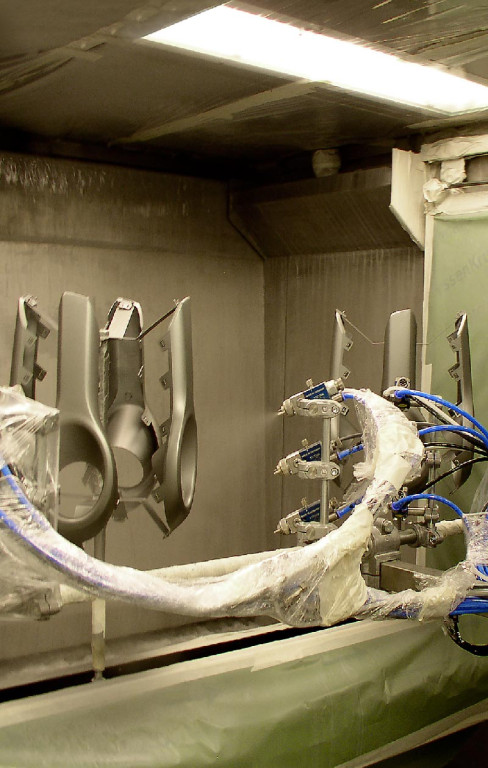

Il a été spécialement conçu pour qu’il s’associe parfaitement à notre système rotatif à grande vitesse conformément aux processus de projection automatique.

Le VLD offre un gabarit précis et stable, même lorsque l’environnement du process est difficile.
Le VLD de CALDAN :
• a un faible coût grâce à l’utilisation des composants de la chaîne standard, du faible besoin à la fois en maintenance et en formation du personnel.
• économise l’espace de stockage en raison du faible rayon de la courbe horizontale

SPÉCIFICATIONS TECHNIQUES

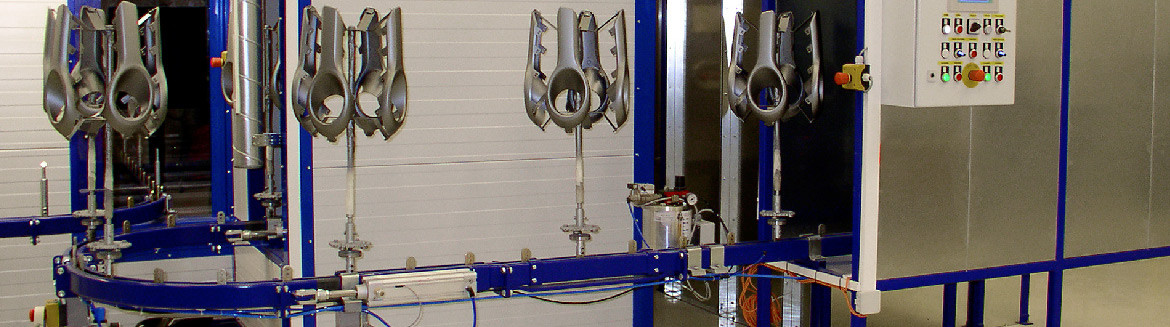

Le système de convoyage au sol VLD est un système de convoyage à pas fixe au sol, conçu aussi bien pour une utilisation en continu ou pas à pas. Sa précision du positionnement de la balancelle, est obtenue grâce au système de guide chaîne horizontal monté directement sur la chaîne des convoyeurs.
Les rails de guidage sur les 2 côtés assurent la stabilité de la balancelle de toute part et ce, quelque soit l’endroit demandé, par exemple dans les zones de chargement / déchargement, en peinture ou des zones robotisées.
Le VLD se compose d’un profilé standard CALDAN, associé à des courbes horizontales et verticales. Une chaîne à cardans, où sont fixés les palonniers, passe dans un profilé standard – un ou plusieurs moteurs entraînent une chaîne à une vitesse fixe ou variable.
Le produit est transporté soit directement par le convoyeur, soit par l’intermédiaire de portoirs élaborés à cet effet (les conceptions sont multiples et personnalisables).

Charge maximum par portoir – 5 kg.

Pas de chaîne :
Type S150 / S180 / S200 : 150 mm / 180 mm / 200 mm
Type S270 / S300 : 270 mm / 300 mm
Paliers : Version ouverte ou scellée et lubrifiée
Température maxi (ambiante) : 250°
Charge maximum par support : 5 kg
Longueur standard, profilé rectiligne : 3 000 mm. Disponible équipé de flasques.
Courbes horizontales :
Type S150 / S180 / S200 :
Angle : 90°/ 45°/ 30°/ 15°
Rayon : 315 / 500 / 700 / 1 000 mm
Type S270 / S300 :
Angle : 90°/ 45°/ 30°/ 15°
Rayon : 700 / 1 000 mm
Courbes verticales :
Type S150 / S180 / S200 :
Angle (en fonction de la charge) : 15° / 30° / 45° / 90°
Rayon: 700 / 1 000 mm
Type S270 / S300 :
Angle (en fonction de la charge) : 15° / 30° / 45° / 90°
Rayon : 1 000 mm
Toutes les courbes horizontales et verticales peuvent être fabriquées à des rayons spéciaux sur demande.
Motorisation : groupe moteur rectiligne à chaînes caterpillar, à sens unique ou à double sens ou version à 90° / 180° avec roue crantée. Motoréducteur à vitesse fixe ou variable
Dispositif de tension : Version manuelle ou pneumatique ou contrepoids
Lubrification pneumatique : Version semi ou entièrement automatique. Lubrification au point ou par brouillard de la chaîne à cardans.
